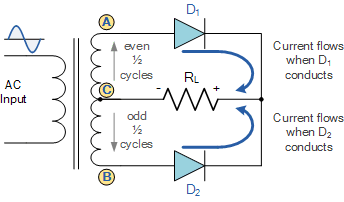

Sebuah rangkaian penyearah gelombang penuh dibangun dari sebuah transformator CT dengan dua dioda penyearah. Fungsi transformator CT adalah menghasilkan dua buah sinyal sinus dengan fase yang berkebalikan. Satu lilitan menghasilkan fase yang sama dengan input dan satu lilitan yang lain menghasilkan fase yang berkebalikan dari sinyal input.
Dengan dua sinyal AC yang saling berbeda fase ini maka kedua dioda yang masing-masing berfungsi sebagai penyearah setengah gelombang dapat bekerja secara bergantian. Satu dioda menyearahkan siklus positif dari lilitan atas dan satu dioda kemudian ganti menyearahkan siklus positif dari lilitan bawah yang merupakan balikan fasa dari siklus negatif sinyal input AC.

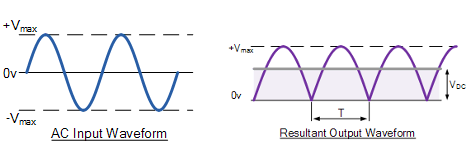

Gensa – Output dari penyearah gelombang penuh yang lebih rapat dari penyearah setengah gelombang menyebabkan riak (ripple) yang ada pada output tegangan DC menjadi lebih kecil. Akibatnya output dari penyearah gelombang penuh menjadi lebih halus dan lebih stabil dari penyearah setengah gelombang.
Perhitungan tegangan DC pada penyearah gelombang penuh bisa dikatakan dua kali dari penyearah setengah gelombang. Hal ini karena semua siklus sinyal AC dikeluarkan. Jadi besarnya tegangan output dari penyearah gelombang penuh adalah 2 kali Vmax dibagi dengan π (pi). Dimana besarnya Vmax adalah tegangan puncak (V-peak) dari salah satu siklus sinyal AC. Atau sebesar 0.637Vmax. Dan jika dihitung dengan nilai RMS menjadi 0.637 kali √2 sama dengan 0.9Vrms.
KERJA DIODA PENYEARAH SETENGAH GELOMBANG PENUH

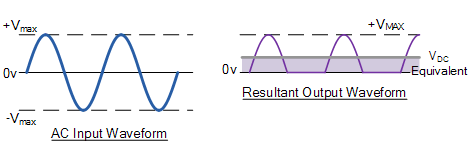

Contoh rangkaian penyearah setengah gelombang digambarkan pada ilustrasi gambar dibawah ini. Tegangan input dengan arus bolak-balik melewati satu dioda penyearah kemudian pada outputnya tampak melewatkan “gunung” dari sinyal sinus dan menghambat fase “lembah”-nya. Hal ini mengakibatkan keluaran dari penyearah setengah gelombang memiliki banyak riak (riple) dan membutuhkan kapasitor yang besar untuk meng-“halus”-kannya.
Perhitungan tegangan DC keluaran dari penyearah setengah gelombang mengacu pada kondisi saat fasa on dan off pada gelombang output. Pada saat fase positif, dioda menghantar sehingga tegangan keluaran saat itu sama dengan Vmax dari sinyal input. Kemudian saat fase negatif, dioda tidak menghantar sehingga tegangan keluaran pada fase ini sama dengan nol.
Berdasarkan kondisi diatas maka dapat dirumuskan bahwa besarnya tegangan output dari penyearah setengah gelombang adalah Vmax dibagi dengan π (pi). Dimana besarnya Vmax adalah tegangan puncak (V-peak) dari salah satu siklus sinyal AC. Atau sebesar 0.318Vmax. Dan jika dihitung dengan nilai RMS menjadi 0.318 kali √2 sama dengan 0.45Vrms.
